了解機柜知識（中）

服務器機柜簡介：

在IDC機房內，機柜一般指的是服務器機柜。

服務器機柜：

為安裝服務器、顯示器、UPS等19"標準設備及非19"標準的設備專用的機柜，服務器機柜，用來組合安裝面板、插件、插箱、電子元件、器件和機械零件與部件，使其構成一個整體的安裝箱。服務器機柜由框架和蓋板（門）組成，一般具有長方體的外形，落地放置。它為電子設備正常工作提供相適應的環境和安全防護。這是僅次于系統級的一級組裝。不具備封閉結構的機柜稱為機架?！?/span>

服務器機柜具有良好的技術性能。機柜的結構應根據設備的電氣、機械性能和使用環境的要求，進行必要的物理設計和化學設計，以保證機柜的結構具有良好的剛度和強度以及良好的電磁隔離、接地、噪聲隔離、通風散熱等性能。此外，服務器機柜應具有抗振動、抗沖擊、耐腐蝕、防塵、防水、防輻射等性能，以便保證設備穩定可靠地工作。服務器機柜應具有良好的使用性和安全防護設施，便于操作、安裝和維修，并能保證操作者安全。

服務器機柜規格：

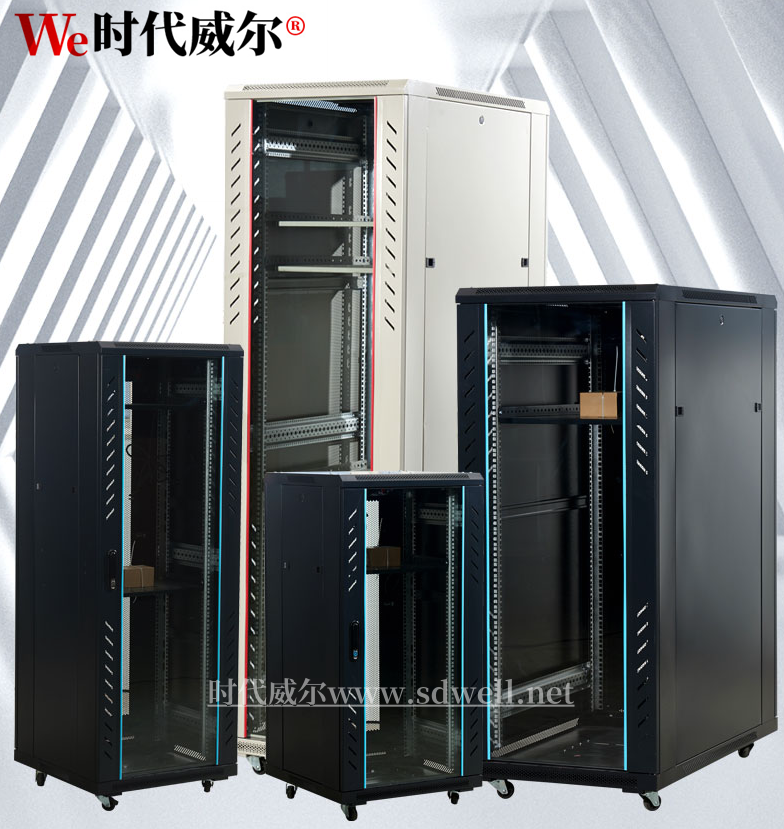

服務器機柜在機柜的深度、高度、承重等方面均有要求。常見高度有2.0米、1.8米、1.6米、1.2米、1.0米；常見寬度有800mm、600mm；常見深度有1000mm、800mm、600mm。

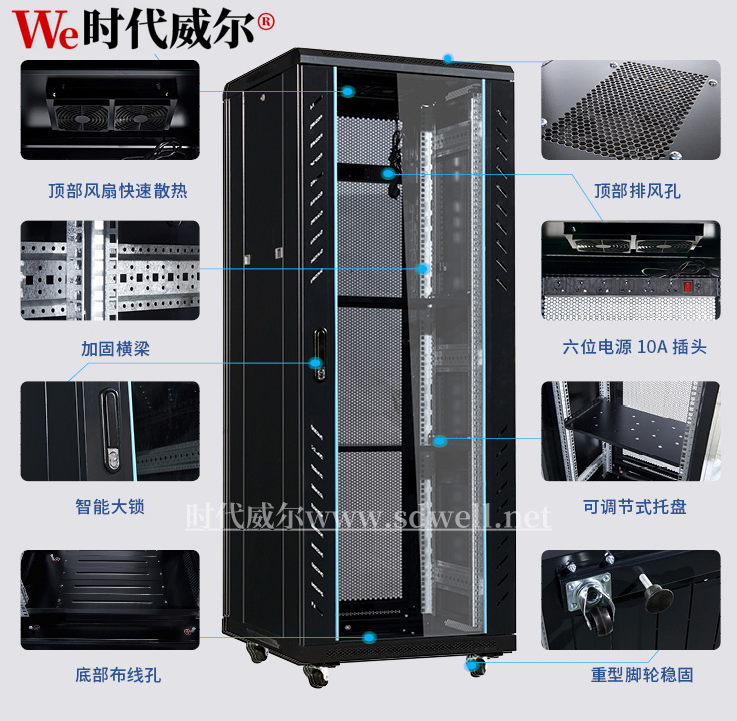

可以配置：專用固定托盤、專用滑動托盤、電源支架、地腳輪、地腳釘、理線環、理線架、L支架、擴展橫梁等。主體框架、前后門、左右側門可以快速拆裝。

固定托盤：用于安裝各種設備，尺寸繁多，用途廣泛，有19"標準托盤、非標準固定托盤等。常規配置的固定托盤深度有440mm、480mm、580mm、620mm等規格。固定托盤的承重不小于50KG。

滑動托盤：用于安裝鍵盤及其他各種設備，可以方便地拉出和推回；19"標準滑動托盤適用于任何19"標準機柜。常規配置的滑動托盤深度有400mm、480mm兩種規格?；瑒油斜P的承重不小于20KG。

配電單元：選配電源插座，適合于任何標準的電源插頭，配合19"安裝架，安裝方式靈活多樣。規格：6插口。參數：~220V，10Amp。

理線架：19"標準理線架?？膳浜先魏我环NTOPER系列機柜使用。12孔理線架配合12口、24口、48口配線架使用效果最佳。

理線環：專用于TOPER 1800系列和TOPER Server系列機柜使用的理線裝置，安裝和拆卸非常方便，使用的數量和位置可以任意調整。

L支架：L支架可以配合機柜使用，用于安裝機柜中的19"標準設備，特別是重量較大的19"標準設備，如機架式服務器等等。

盲板：盲板用于遮擋19"標準機柜內的空余位置等用途，有1U、2U......等多種規格。常規盲板為1U、2U兩種。

擴展橫梁：專用于TOPER 1800系列和TOPER Server系列機柜使用的裝置，用于擴展機柜內的安裝空間之用。安裝和拆卸非常方便。同時也可以配合理線架、配電單元的安裝。形式靈活多樣。

安裝螺母（方螺母）：適用于任意一款TOPER系列機柜，用于機柜內的所有設備的安裝，包括機柜的大部分配件的安裝。

鍵盤托架：用于安裝標準計算機鍵盤，可配合市面上所有規格的計算機鍵盤；可翻折90度。鍵盤托架必須配合滑動托盤使用。

調速風機單元：安裝于機柜的頂部，可根據環境溫度和設備溫度調節風扇的轉速，有效地降低了機房的噪音。

調速方式：手動，無級調速。

機架式風機單元：高度為1U，可安裝在19"標準機柜內的任意高度位置上，可根據機柜內熱源酌情配置。

全網孔前門：機柜前門全部為?3的圓孔，提高了機柜的散熱性能和屏蔽性能。

高度可配合：2.0米機柜、1.8米機柜、1.6米機柜。

網絡機柜囊括服務器機柜，也是用來組合安裝面板、插件、插箱、電子元件、器件和機械零件與部件，使其構成一個整體的安裝箱。網絡機柜主要是布線工程上用的，存放路由器交換機顯示器配絲架等等的東西，工程上用的比較多. 一般情況下:網絡機柜的深小于等于800mm,而服務器機柜的深大于等于800mm。網絡機柜應便于生產、組裝、調試和包裝運輸。服務器機柜應合乎標準化、規格化、系列化的要求。機柜造型美觀、適用、色彩協調。

機柜配件－機柜冷卻器

機柜的局部過熱可以通過加裝散熱單無，增加風的流速和流量；也可通過在本柜內加裝制冷設備；還可以能過增加機柜進口冷風的進風量。機柜冷卻器，解決機柜內部的局部過熱問題。

壓縮空氣流經渦旋管后變成冷、熱兩股氣流。熱氣流通過渦旋管排氣裝置以稍高的壓力排出，冷氣流通過分流器導入機箱內的發熱部位，降低并穩定機箱內部溫度，而外界空氣不會進入機箱。以低成本，性能可靠的渦旋管冷卻器為核心部件，屏柜制冷器可將壓縮空氣溫度降低45度。冷氣流通過分流器導入屏柜內的發熱部位同時在柜內形成正壓，使外界空氣不能進入，對屏柜進行有效的冷卻和凈化。那些小型緊湊的多功能電子控制系統、變速驅動系統、伺服系統和可編程序的邏輯控制系統等對熱和污染是極端敏感的。過熱造成這些敏感的電子電氣元件失效, 數顯系統誤顯示、控制系統漂移和系統在低于額定負荷的情況下誤動作停車。結果是因機器或生產線的經常停車而降低生產效率。風扇只能提供不充分冷卻效果，而且經常把環境中的骯臟、潮濕、腐蝕的空氣帶入柜內，引起電器設備的損壞。空調體積大、難于安裝并且要經常維護，運行費用高。渦流制冷器沒有運動部件的損耗, 僅使用一支內部渦流管將壓縮空氣轉換成低壓、均勻分布在屏柜之中的冷氣。冷氣流在柜內形成輕微的正壓，可防止塵土或污染物的進入，特別適用于惡劣的工作環境。從小型計算機控制柜、觸摸屏控制板到大型電子屏柜, 渦流制冷器提供了高效的、可靠的，不會因熱量和環境污染而造成故障停車的封閉保護。

工作原理

渦流管從壓縮空氣中產生渦流，并把它分成兩股氣流——一股是熱氣流，另一股是冷氣流。壓縮空氣進入一個圓柱型渦流發生器，這個發生器比產生旋轉氣流的熱（長）管相比要大些，接下來，旋轉的氣流被迫以1,000,000 rpm的旋轉速度沿熱管壁進入熱管內部。在熱管的終端，一小部分空氣通過針型閥以熱空氣方式瀉出。剩余的空氣則以較低速度通過進入熱管的旋轉氣流的中心返回。熱的、較慢速度旋轉的氣流通過進入熱管的快速旋轉的氣流。這股超速冷氣流通過發生器中心并冷氣排氣口瀉放冷氣。

發熱和灰塵、潮濕、危險易爆或腐蝕物質使工業控制電氣系統出現故障

1、過熱將使得產線在額定負載下經常跳閘

2、敞開式散熱使得灰塵聚積，并增大噪音，違反OSHA標準

3、阻塞的空氣過濾裝置必須經常清洗或更換

4、過熱使電子測量、秤重、計數或記錄儀器讀數錯誤

5、使用氟利昂的制冷器無法在食品行業使用

6、使用氟利昂的制冷器在工廠環境惡劣或高溫環境中損壞的非?？?/span>

7、電氣類的空調會產生冷凝水損壞箱體內部元件

8、電氣類的空調會產生振動損毀箱體內部元件
